Канал круглый антибактериальный и антистатический 75 мм х 50 м ZernFast RK 75/50 01

Канал антибактериальный и антистатический ZernFast RK 75/50 01 диаметром 75 мм предназначен для транспортировки воздуха в системах приточно-вытяжной вентиляции квартиры или дома. Является магистральным элементом вентиляционной коммуникации скрытого монтажа в полу, потолке или стене.

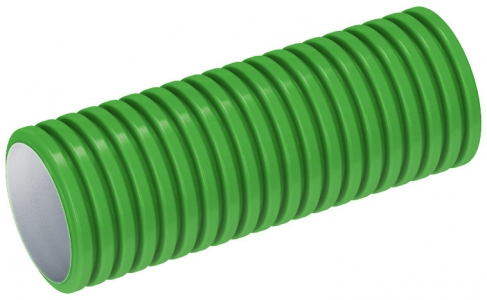

Внешняя поверхность воздуховода гофрированная, способна выдерживать наружное давление залитого бетона. Внутренняя поверхность гладкая для уменьшения сопротивления движению воздуха.

Технические характеристики

Наружный диаметр: 75 мм

Внутренний диаметр: 63,3 мм

Радиус изгиба: 150 мм

Длина: 50 метров

Температура перемещаемого воздуха:  от -20 до +60 oС

Кольцевая прочность: 8 кН/м2 в соответствии с EN ISO 9969.

Материал: полиэтилен высокой плотности (HDPE), которому свойственно высокая прочность, гибкость, растяжимостью и эластичность.

График потерь давления

Красным отображены потери давления канала диаметром 63 мм, синим - канала диаметром 75 мм.

Таблица сопротивления канала

Номинальный диаметр		DN 75
Скорость воздуха, м/с		2	2,5	3
1 канал - расход, м3/ч		22	28	34
2 канала - расход, м3/ч		45	56	67
3 канала - расход, м3/ч		-	-	-
Сопротивление канала, Па
Длина канала, м	2	2,0	3,6	5.1
	4	4,0	7,1	10,2
	6	6,0	10,7	15,4
	8	8,0	14,2	20,5
	10	10,0	17,8	25,6
	12	12,0	21,3	30,7
	14	14,0	24,9	35,8
	16	16,0	28,4	41,0
	18	18,0	32,0	46,1
